Kruszywa budowlane: rodzaje, uziarnienie i dobór do konkretnych zastosowań

Kruszywa budowlane dzieli się na naturalne (w tym łamane), z recyklingu i sztuczne, a o przydatności konkretnej partii materiału decydują trzy czynniki: pochodzenie skalne, uziarnienie oraz norma, według której producent deklaruje właściwości użytkowe. W praktyce oznacza to, że nie istnieje jedno „uniwersalne kruszywo”: inny materiał sprawdzi się w betonie mostowym, inny w warstwie ścieralnej nawierzchni, a jeszcze inny w podbudowie stabilizowanej mechanicznie. Błąd popełniony na etapie doboru rzadko ujawnia się od razu. Widać go dopiero jako pogorszoną urabialność mieszanki betonowej lub spadek nośności podbudowy.

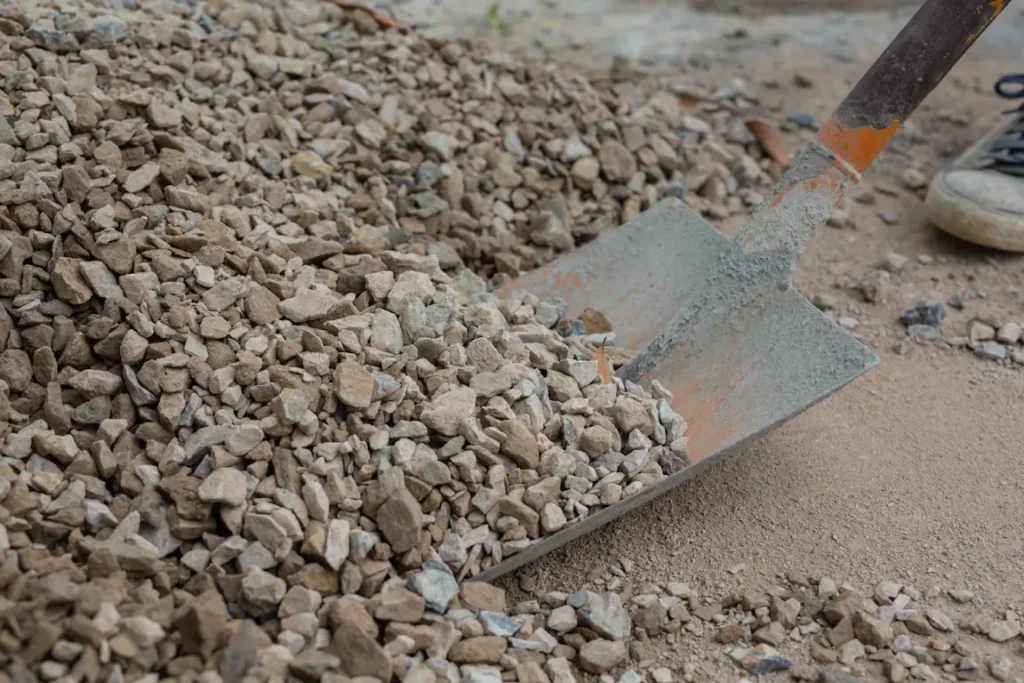

Rodzaje kruszyw budowlanych: naturalne, łamane i z recyklingu

Kruszywa budowlane dzieli się w praktyce według dwóch kryteriów jednocześnie: sposobu pozyskania oraz rodzaju skały macierzystej. Pierwszy podział mówi o tym, jak powstało ziarno, drugi o tym, jakie ma właściwości mechaniczne. Oba są potrzebne, bo dopiero ich połączenie odpowiada na pytanie, czy materiał nadaje się do danej warstwy konstrukcji.

Według sposobu pozyskania wyróżnia się cztery podstawowe grupy kruszyw:

• kruszywa naturalne żwirowe, o ziarnach obtoczonych, pozyskiwane ze złóż piasku i żwiru, o gładkiej powierzchni i słabszym zazębieniu ziaren,
• kruszywo łamane, powstające przez mechaniczne kruszenie skały litej w kopalni: ziarna są ostrokrawędziste, o dobrej kubiczności i wysokim tarciu wewnętrznym,
• kruszywa z recyklingu, uzyskiwane z przekruszenia betonu z rozbiórki lub elementów prefabrykowanych, stosowane w gospodarce obiegu zamkniętego,
• kruszywa sztuczne, będące produktem procesów przemysłowych (m.in. żużle), wykorzystywane w wybranych zastosowaniach drogowych.

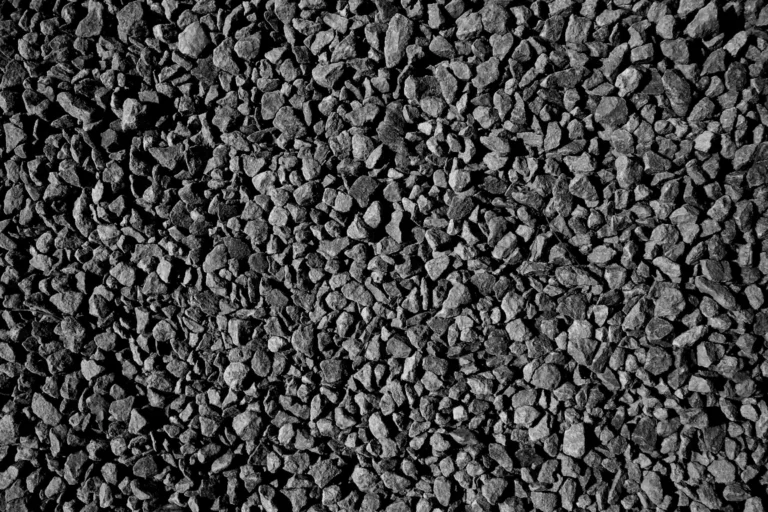

Drugi podział, według pochodzenia skalnego, decyduje o parametrach mechanicznych. Kruszywo bazaltowe pochodzi ze skały magmowej wylewnej: jest zwięzłe, odporne na rozdrabnianie i ścieranie, dzięki czemu sprawdza się w warstwach najbardziej obciążonych ruchem. Kruszywo wapienne z wapienia dewońskiego to kruszywo węglanowe skały osadowej, cenione za dobrą urabialność mieszanki betonowej i wzmocnienie warstwy kontaktowej zaczyn-kruszywo dzięki zawartości węglanu wapnia. Kruszywa dolomitowe również należą do kruszyw węglanowych i znajdują zastosowanie w budownictwie oraz drogownictwie.

Poniższa tabela zestawia rodzaje kruszyw dostępne w praktyce inwestycyjnej wraz z ich charakterem i typowym przeznaczeniem:

Uziarnienie i frakcje kruszyw: jak czytać oznaczenia typu 8/16

Oznaczenie frakcji zapisuje się jako d/D, gdzie d oznacza dolny, a D górny wymiar sita. Frakcja 8/16 to więc kruszywo grube o ziarnach mieszczących się zasadniczo pomiędzy sitem 8 mm a sitem 16 mm, z dopuszczalnymi normowo odsiewami i przesiewami. Zapis 0/31,5 oznacza natomiast mieszankę o ciągłym uziarnieniu, zawierającą wszystkie frakcje od najdrobniejszych cząstek do ziaren 31,5 mm.

Rozróżnienie to jest kluczowe, ponieważ każdy typ uziarnienia pełni inną rolę w konstrukcji. Kruszywa drobne (0/1, 0/2, 0/4) uzupełniają szkielet ziarnowy i wpływają na szczelność mieszanki. Kruszywa grube (2/8, 8/16, 16/22) tworzą nośny szkielet betonu i mieszanek mineralno-asfaltowych. Mieszanki o ciągłym uziarnieniu (0/31,5, 0/63) pozwalają uzyskać wysoki stopień zagęszczenia w podbudowie, bo drobniejsze ziarna wypełniają przestrzenie między większymi. Kamień o dużych wymiarach (40/80, 80/150) pracuje jako element umocnień i zabezpieczeń.

Poniższa tabela porządkuje typy kruszyw według uziarnienia i ich funkcji w konstrukcji:

Jak dobrać kruszywo do zastosowania: beton, podbudowa, stabilizacja i asfalt

Dobór kruszywa zaczyna się od zastosowania – to konstrukcja i norma wyznaczają wymagane uziarnienie oraz kategorie właściwości. Kruszywa do betonu opisuje norma PN-EN 12620, kruszywa do mieszanek bitumicznych i nawierzchni norma PN-EN 13043, kruszywa do mieszanek niezwiązanych i związanych hydraulicznie norma PN-EN 13242, a kamień do robót hydrotechnicznych norma PN-EN 13383.

Przy doborze materiału na konkretną inwestycję warto przejść przez cztery kroki:

• określenie warstwy i normy: beton konstrukcyjny, warstwa ścieralna, podbudowa zasadnicza czy umocnienie skarpy,
• dobór uziarnienia: pojedyncze frakcje do betonu i mieszanek mineralno-asfaltowych, mieszanki o ciągłym uziarnieniu do podbudów i stabilizacji,
• weryfikacja wymaganych kategorii: mrozoodporność, nasiąkliwość, odporność na rozdrabnianie, zawartość pyłów,
• sprawdzenie dostępności i logistyki: wielkość zapotrzebowania, harmonogram robót, sposób dostawy.

Zastosowania specjalistyczne, takie jak kruszywa do polimerobetonu, wymagają dodatkowo materiału czystego, suchego i o ściśle kontrolowanym uziarnieniu, dlatego dobór prowadzi się indywidualnie z doradcą technicznym.

Poniższa tabela zestawia zastosowania z potwierdzonymi frakcjami kruszyw z kopalń Trzuskawicy oraz obowiązującymi normami:

Tabela pokazuje wprost, że ta sama inwestycja drogowa może wymagać materiału z dwóch różnych złóż: bazaltu w warstwach najbardziej obciążonych i wapienia dewońskiego w warstwach niżej położonych oraz w betonie.

Kluczowe parametry jakościowe kruszyw budowlanych

O jakości kruszywa decyduje zestaw parametrów deklarowanych w kategoriach normowych. Najważniejsze z nich to uziarnienie i jego stabilność, kształt ziaren, mrozoodporność, nasiąkliwość, odporność na rozdrabnianie oraz zawartość pyłów.

Uziarnienie ciągłe ma znaczenie przede wszystkim w podbudowach i stabilizacjach. Mieszanka, w której reprezentowane są wszystkie frakcje od pyłu do ziarna maksymalnego, zagęszcza się szczelniej i przenosi obciążenia w sposób bardziej równomierny. Nieciągłość krzywej uziarnienia oznacza puste przestrzenie w szkielecie ziarnowym, a w konsekwencji mniejszą nośność warstwy przy tej samej pracy sprzętu zagęszczającego.

Mrozoodporność i powiązana z nią nasiąkliwość przesądzają o trwałości konstrukcji narażonych na cykliczne zamarzanie i odmarzanie: nawierzchni, obiektów mostowych, umocnień brzegowych. Im niższa nasiąkliwość ziarna, tym mniej wody wnika w jego pory i tym mniejsze ryzyko rozsadzania struktury podczas mrozu. Kruszywa łamane ze skał zwięzłych, takich jak bazalt i wapień dewoński, są pod tym względem korzystniejsze od materiałów o wysokiej porowatości.

Zawartość pyłów wymaga interpretacji zależnej od zastosowania, ponieważ nie jest wadą w każdym przypadku. W betonie nadmiar frakcji pylastej zwiększa zapotrzebowanie na wodę i może obniżyć wytrzymałość, dlatego norma PN-EN 12620 ogranicza ją kategoriami. W mieszankach mineralno-asfaltowych drobny materiał węglanowy pełni natomiast funkcję wypełniacza i wspiera stabilność mieszanki.

Norma i deklaracja właściwości użytkowych: co sprawdzić przy odbiorze kruszywa

Kruszywo jest wyrobem budowlanym objętym normami, więc dokumentem rozstrzygającym przy odbiorze jest deklaracja właściwości użytkowych (DWU), a nie zapewnienie handlowe. To w niej producent podaje typ wyrobu, normę odniesienia oraz zadeklarowane kategorie właściwości: uziarnienie, zawartość pyłów, mrozoodporność, odporność na rozdrabnianie i pozostałe cechy istotne dla danego zastosowania.

Przy przyjęciu dostawy na budowie kontrola sprowadza się do kilku prostych czynności. Należy porównać nazwę i frakcję kruszywa z dokumentu dostawy z zamówieniem oraz ze specyfikacją techniczną, sprawdzić normę wskazaną w deklaracji (PN-EN 12620, PN-EN 13043, PN-EN 13242 lub PN-EN 13383), a następnie zweryfikować, czy zadeklarowane kategorie odpowiadają wymaganiom projektu.

Wiarygodność deklaracji ma pokrycie w zakładowej kontroli produkcji (ZKP): to system badań prowadzonych przez laboratorium producenta, który potwierdza, że kolejne partie materiału mieszczą się w zadeklarowanych kategoriach. Dla wykonawcy jest to istotne, ponieważ powtarzalność parametrów przekłada się bezpośrednio na stabilność receptury betonu lub mieszanki mineralno-asfaltowej. Komplet dokumentów dla poszczególnych wyrobów udostępniają deklaracje właściwości użytkowych.

Kopalnia kruszywa a powtarzalność dostaw: skąd pochodzi surowiec

Kopalnia kruszywa decyduje nie tylko o rodzaju skały, ale też o powtarzalności parametrów i o realnym koszcie materiału na budowie. Jedno złoże oznacza jedną, stabilną charakterystykę surowca, a bliskość kopalni oraz dostęp do transportu kolejowego wpływają na cenę dostarczonego kruszywa w stopniu, którego nie da się zignorować przy dużych wolumenach.

Trzuskawica S.A. posiada dwa własne złoża. Kopalnia w Sitkówce w województwie świętokrzyskim dostarcza wapień dewoński, wykorzystywany do produkcji kruszyw do betonu, mieszanek bitumicznych, mieszanek niezwiązanych oraz kamienia hydrotechnicznego. Kopalnia Bazaltu Targowica w Ciepłowodach na Dolnym Śląsku dostarcza kruszywo bazaltowe do najbardziej wymagających warstw nawierzchni. Produkcja pozostaje pod stałą kontrolą laboratorium ZKP, a zakład w Sitkówce dysponuje własną bocznicą kolejową, co umożliwia dostawy na terenie całej Polski.

Z perspektywy inwestycji jest to istotne, ponieważ przy kontraktach infrastrukturalnych ryzyko nie leży wyłącznie w parametrach ziarna. Leży również w terminach: przerwana dostawa kruszywa zatrzymuje betonowanie i układanie warstw nawierzchni, a koszt takiego przestoju wielokrotnie przewyższa różnice w cenie samego materiału.

Które kruszywo do jakiego zastosowania

• kruszywa wapienne z wapienia dewońskiego (Sitkówka): do betonu, mieszanek bitumicznych i nawierzchni, mieszanek niezwiązanych oraz robót hydrotechnicznych, a także kamień wapienny 40/80 i 80/150 mm do zastosowań technicznych i przemysłowych,
• kruszywa bazaltowe z kopalni Targowica: do warstw ścieralnych i wiążących nawierzchni, betonu, podbudów oraz umocnień hydrotechnicznych,
• kruszywa dolomitowe: kruszywo węglanowe do zastosowań budowlanych i drogowych, dostępne w ofercie zgodnie z bieżącą dostępnością,
• substraty Lavia: podłoża pochodzenia wulkanicznego do zielonych dachów, ogrodów deszczowych i retencji wód opadowych w zieleni miejskiej.

Dobór materiału pozostaje decyzją techniczną, nie zakupową: ta sama frakcja z dwóch różnych złóż zachowa się inaczej w warstwie ścieralnej i w podbudowie. Dlatego przy planowaniu dostaw na inwestycję warto ustalić zastosowanie, wymaganą normę i harmonogram jeszcze przed zapytaniem ofertowym, a szczegóły dobrać wspólnie ze specjalistami Trzuskawica, którzy wskażą frakcję, potwierdzą dostępność i dokumentację oraz zaproponują sposób dostawy. Ceny i warunki ustalane są indywidualnie po zapytaniu.

FAQ

Jaka norma obowiązuje dla kruszyw budowlanych do betonu?

Kruszywa do betonu opisuje norma PN-EN 12620. Producent deklaruje w niej między innymi uziarnienie, zawartość pyłów, kształt ziaren i mrozoodporność, a zadeklarowane kategorie znajdują się w deklaracji właściwości użytkowych danej frakcji. Inne normy dotyczą pozostałych zastosowań: PN-EN 13043 mieszanek bitumicznych i nawierzchni, PN-EN 13242 mieszanek niezwiązanych, a PN-EN 13383 kamienia do robót hydrotechnicznych.

Jaką frakcję kruszywa wybrać na podbudowę drogi?

Do podbudów i warstw podłoża ulepszonego stosuje się mieszanki o ciągłym uziarnieniu, najczęściej 0/31,5 oraz 0/63 mm, zgodne z normą PN-EN 13242. Ciągłe uziarnienie pozwala uzyskać wysoki stopień zagęszczenia, ponieważ drobniejsze ziarna wypełniają przestrzenie między grubszymi. Ostateczny wybór frakcji wynika ze specyfikacji technicznej inwestycji i kategorii ruchu.

Czy Trzuskawica organizuje transport kruszywa?

Tak. Trzuskawica realizuje dostawy kruszyw na terenie całej Polski, a zakład w Sitkówce dysponuje własną bocznicą kolejową, co ułatwia obsługę dużych inwestycji infrastrukturalnych. Możliwy jest również odbiór własny. Warunki, terminy i wycena ustalane są indywidualnie po zapytaniu ofertowym.
